基于Unreal5和TrueSkill的游戏匹配系统-多人在线功能技术文档

发表于 2022/08/03 更新于 2022/10/07
作者 ,
49 分钟阅读

一、Creating a Multiplayer Plugin

1. Multiplayer Concepts

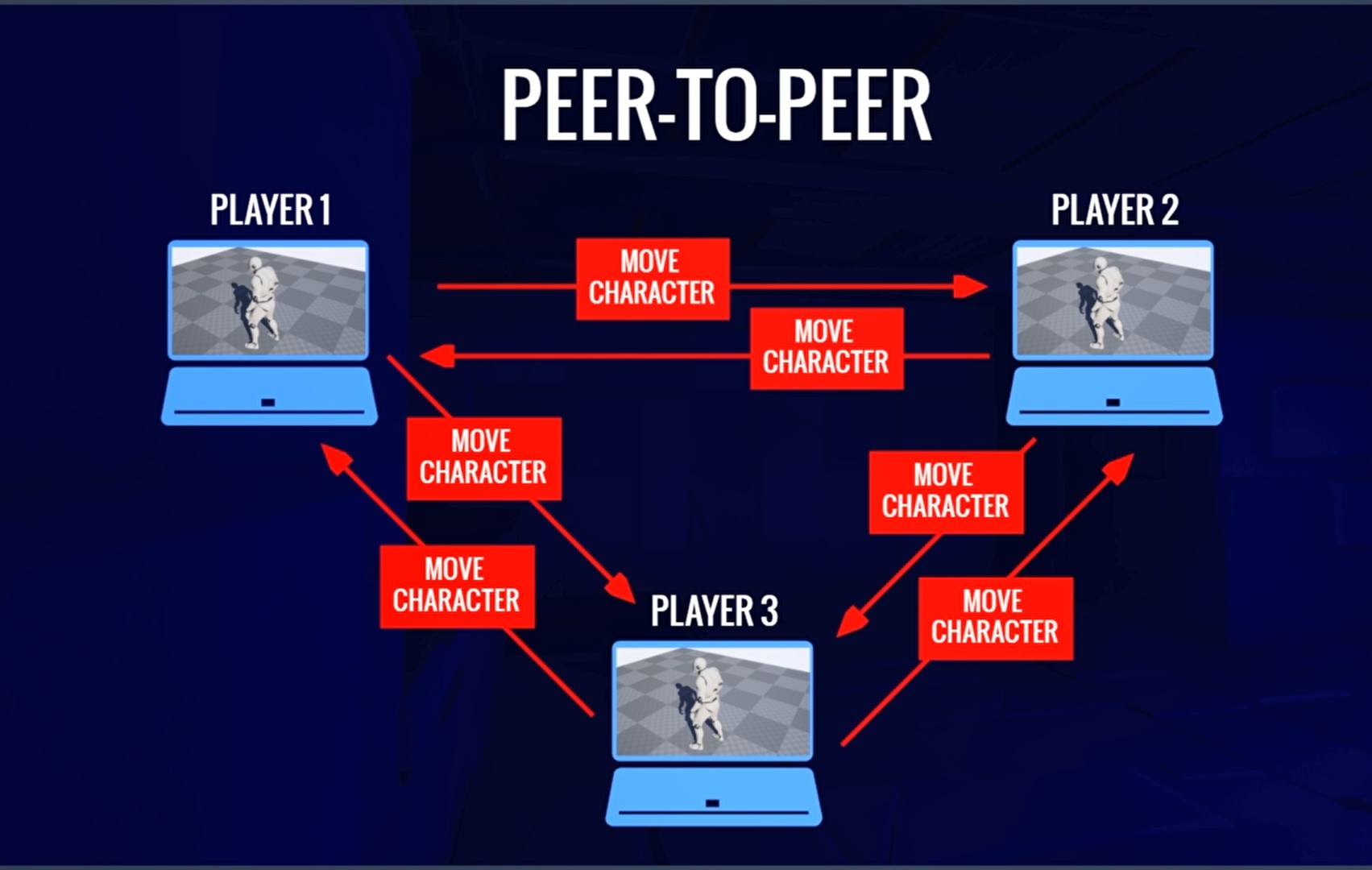

  1. Peer-to-peer连接

    j3T7Cjjpg

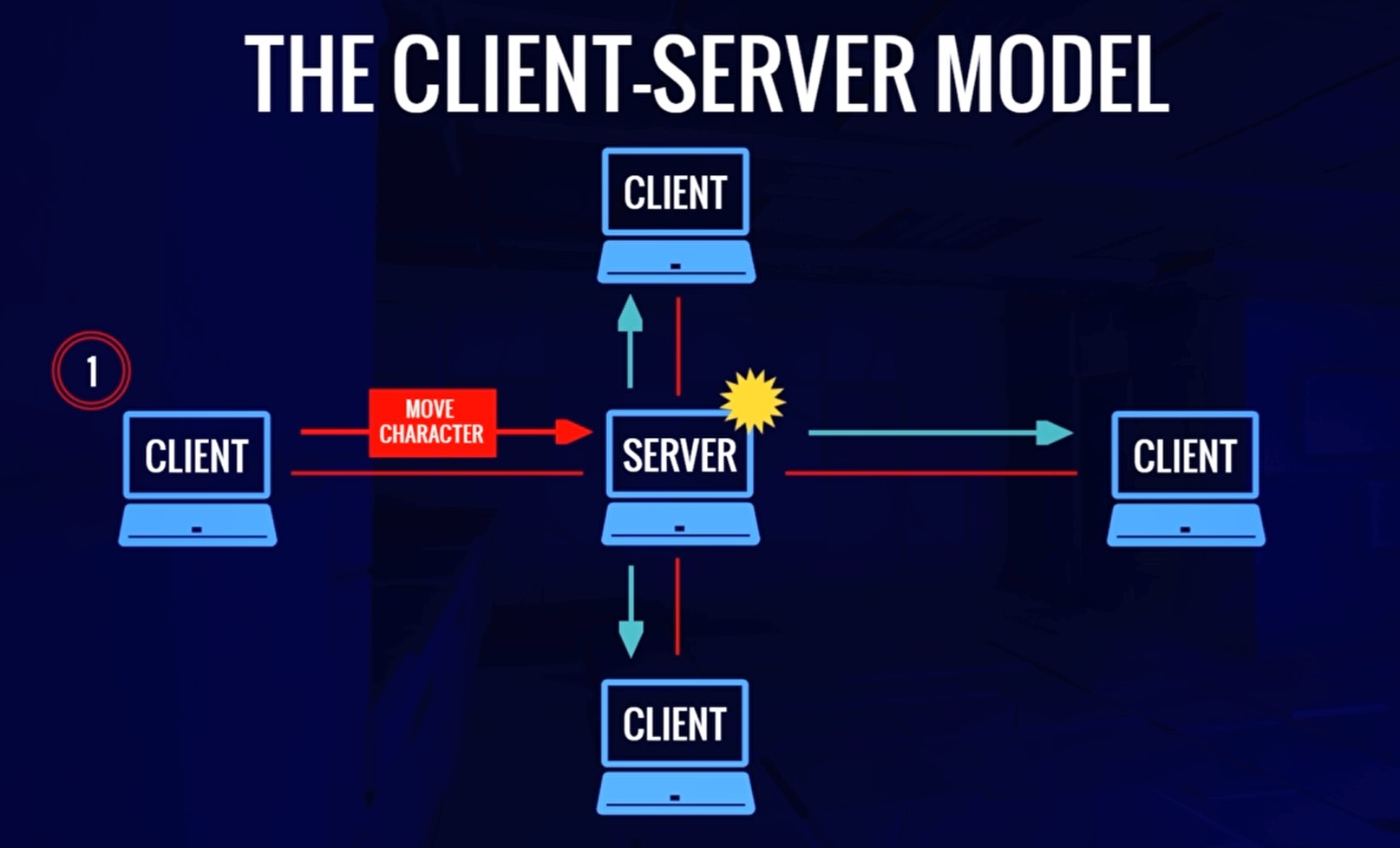

  2. client-server模式：

    • listen-server：玩家中一台机器做服务器

    • dedicated-server：专门的一台服务器

j3To5Qjpg

  1. unreal engine multiplayer: authoritative client - server 模式：

    可以根据配置来选择用哪种模式（监听服务器还是专用服务器模式）

2. Testing Multiplayer

2.1 Testing in editor

  1. play按钮右侧的三个点中，可以改变number of player

  2. Net Mode：

    • play standalone 单机模式

    • play as listen server，编辑器作为监听服务器

    • play as client 会创建一个专用服务器

2.2 setting up lan connection局域网

  1. 创建一个新的level：lobby（大厅），让其他玩家通过局域网连接进入（file->new level, save current level）

  2. 进入Third Person Character蓝图，创建蓝图，按1键打开新level，option填listen，作为监听服务器，2键执行command命令，输入Open 172.22.26.21

  3. 获取自己电脑的ip，打开cmd，输入ipconfig得到ipv4地址：IPv4 地址 . . . . . . . . . . . . : 172.22.26.21

  4. 打包出package project，放到新建的Build文件夹中

  5. 使用两台机器测试，连接同一个网络

3. LAN Connection

3.1 C++创建局域网连接

  1. Source -> MultiplyShooter -> MultiplyShooter.h（打错了，不过没关系，这个项目是用来测试多人玩家的）创建几个函数

    1
2
3
4
5
6
7

      //可以在蓝图中创建节点
  UFUNCTION(BlueprintCallable)
  void OpenLobby();
  UFUNCTION(BlueprintCallable)
  void CallOpenLevel(const FString& Address);
  UFUNCTION(BlueprintCallable)
  void CallClientTravel(const FString& Address);

  2. 在cpp文件实现

    在官方文档查openlevel函数，加入官方文档中提到的头文件#include "Kismet/GameplayStatics.h"

    这里面的CallOpenLevel()和CallClientTravel()函数的功能是一样的

    1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25

    void AMutiplyShooterCharacter::OpenLobby()
{
  UWorld* World = GetWorld();
  if (World)
  {
      //右键level->get file path : E:/Ue5/MutiplyShooter/Content/ThirdPerson/Maps/Lobby.umap
      World->ServerTravel("/Game/ThirdPerson/Maps/Lobby?listen");
  }
}

void AMutiplyShooterCharacter::CallOpenLevel(const FString& Address)
{
  //Address是FString类型，加*就成了C风格的字符串，这个可以隐式地创建FName对象
  UGameplayStatics::OpenLevel(this, *Address);
}
//让角色传送到ip地址为address的房间去
void AMutiplyShooterCharacter::CallClientTravel(const FString& Address)
{
  //获取本地角色控制器
  APlayerController* PlayerController = GetGameInstance()->GetFirstLocalPlayerController();
  if (PlayerController)
  {
      PlayerController->ClientTravel(Address, ETravelType::TRAVEL_Absolute);
  }
}

  3. 记得build后再回到编辑器（在vs里如果编译不成功，比如报错Unable to build while Live Coding is active. Exit the editor and game, or press Ctrl+Alt+F11 if iterating on code in the editor or game MutiplyShooter ，就在编辑器里按CTRL+ALT+F11来手动编译，可以编译成功）（或者在Edit -> editor preference中搜索live coding，关掉，就能在vs编译了，而且这样就能打包了，不然用live coding没发打包）

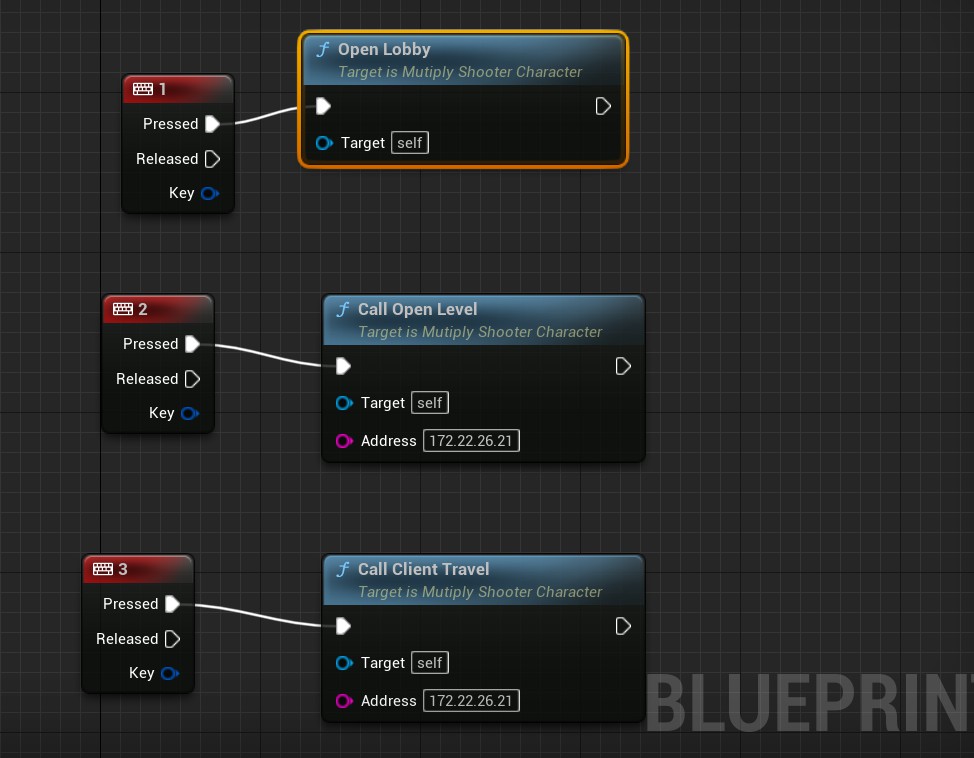

  4. 进入角色控制器蓝图

    j8KFSgjpg

  5. 打包测试（测试失败可能是ip地址错误的问题）

4. Online Subsystem

    为了不输入对方的IP地址就同世界各地的人们一起游戏，需要使用一个服务器服务，比如steam，又为了避免使用不同服务器代码库不同带来的影响，虚幻引擎抽象了一层Online Subsystem，以至于只用写一遍代码，打包成一个插件就可以在配置后连接各种类型服务器的服务，因为虚幻引擎的在线子系统处理了其中的细节。

5. Online Sessions

5.1 online subsystem在线子系统

    在线子系统提供了一种访问在线平台服务功能的方式。在线平台，是指像Steam和Xbox Lives等这样的东西。这些平台中的每一个都有自己的一套服务支持，如朋友、成就。设置匹配会话，等等。在线子系统包含一组接口，旨在处理每个平台的这些不同服务。因此无论我们选择哪种服务，都可以用在线子系统来处理我们对这些接口的使用。我们所要做的就是为一个特定的平台配置我们的项目。

5.2 session interface会话接口

    会话接口处理创建、管理和销毁游戏会话。它还处理搜索会话和其他匹配功能。一个会话可以被认为是游戏的一个实例，在服务器上运行，有一系列的属性，并且一个会话可以被公布，以便其他玩家可以找到这个会话并加入进来或者是私人的，所以只有被邀请的人才能加入游戏。

    一个典型的游戏会话的基本寿命是这样的。

  1. 首先，你用一组所需的设置来创建会话。

  2. 然后你等待其他玩家的加入，并在他们进来的时候注册每个人。

  3. 一旦有足够的玩家加入，你就开始会话。

  4. 然后每个玩家都在同一个会话中玩游戏。

  5. 一旦比赛结束，你就可以结束会话并取消玩家的注册。

  6. 然后你可以更新会话，改变比赛的设置。

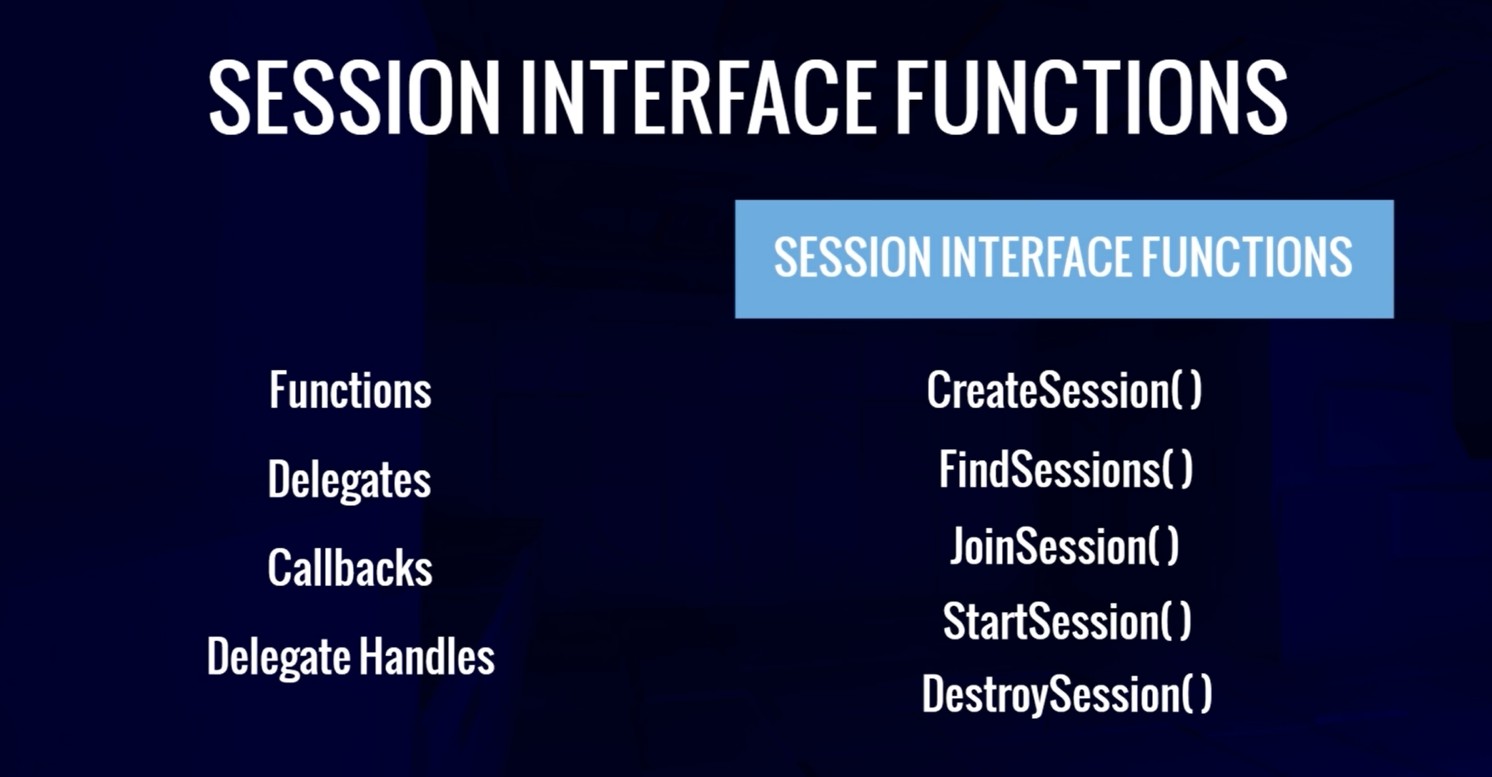

   会话接口函数：CreateSession(), FindSession(), JoinSession(), StartSession(), DestroySession()

5.3 game plan

    我们的目标是能够在我们游戏的菜单上点击一个按钮。现在，我们先假设我们有两个菜单按钮，Host和Join。

    当点击host时，我们的代码将配置会话设置，然后调用会话接口函数创建会话。一旦完成这些，我们就可以打开大厅关卡，等待其他玩家加入。

    然后当别人开始游戏并点击加入，我们将配置一些搜索设置。组属性将有助于过滤掉我们没有兴趣加入的任何游戏会话。然后我们将调用接口函数查找会话。这将返回一些搜索结果，我们将遍历这些结果并挑选一个有效的会话。一旦我们完成了这一工作，我们就能得到适当的P地址，我们可以用ClientTravel()函数来使用。好了，然后用这个函数去旅行到其他玩家那里，收听服务器，并与他们一起加入大厅关卡。

    现在要把所有这些功能放到它自己的整洁的小类中，用来处理这些会话相关的功能。但我们还不想因为创建所有这些新的类而被淹没。现在，我们将简单地从角色类中访问在线子系统。并在那里调用这些函数，只是为了看看一切是如何运作的。一旦找们对如何便用在线子系统以及它的会话接口功能有了了解。然后创建我们自己的类来处理这些事情，我们将把它设计成可以用于任何我们希望使用它的游戏中。

6. Configure For Steam

6.1 creating a new project

  1. 创建Third Person项目（C++，starter content），MenuSystem

  2. 配置steam

  3. edit -> plugins, 搜索online subsystem steam，勾选enable，然后restart

  4. 实际启用steam模块，进入vs，Source -> MenuSystem -> MenuSystem.Build.cs，在PublicDependencyModuleNames中添加OnlineSubsystemSteam和OnlineSubsystem

    1

    PublicDependencyModuleNames.AddRange(new string[] { "Core", "CoreUObject", "Engine", "InputCore", "HeadMountedDisplay", "OnlineSubsystemSteam", "OnlineSubsystem" });

6.2 configure the project for steam

  1. 打开项目文件夹->config->defalutEngine.ini，添加内容

  2. 去文档中找到 Online Subsystem Steam，里面有需要粘贴的内容

    1
2
3
4
5
6
7
8
9
10
11
12
13
14
15

    [/Script/Engine.GameEngine]
+NetDriverDefinitions=(DefName="GameNetDriver",DriverClassName="OnlineSubsystemSteam.SteamNetDriver",DriverClassNameFallback="OnlineSubsystemUtils.IpNetDriver")

[OnlineSubsystem]
DefaultPlatformService=Steam

[OnlineSubsystemSteam]
bEnabled=true
SteamDevAppId=480

; If using Sessions
; bInitServerOnClient=true

[/Script/OnlineSubsystemSteam.SteamNetDriver]
NetConnectionClassName="OnlineSubsystemSteam.SteamNetConnection"

  3. 关闭vs和项目，到项目文件夹，删除Saved、Intermediate和Binaries文件夹

  4. 右键MenuSystem.uproject，generate visual studio project files

  5. 双击MenuSystem.uproject，会提示丢失文件，点击yes就会重新生成

  6. 接下来回到项目即可

7. Accessing the Online Subsystem

  1. 进入MenuSystemCharacter.h，在末尾添加关于会话的public部分

    1
2
3
4
5

    public:
  // 在线对话接口的指针
  // IOnlineSessionPtr OnlineSessionInterface;
  // IOnlineSessionPtr是TSharedPtr<class IOnlineSession, ESPMode::ThreadSafe>的别名
  TSharedPtr<class IOnlineSession, ESPMode::ThreadSafe> OnlineSessionInterface;

  2. 进入MenuSystemCharacter.cpp，到构造函数的底部，添加代码访问在线子系统

    1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16

    IOnlineSubsystem* OnlineSubsystem = IOnlineSubsystem::Get();
  if (OnlineSubsystem)
  {
      //获取在线会话的接口
      OnlineSessionInterface = OnlineSubsystem->GetSessionInterface();
      //检测是否找到在线子系统
      if (GEngine)
      {
          GEngine->AddOnScreenDebugMessage(
              -1,//不会清除掉之前打印的内容
              15.f,//持续15s
              FColor::Blue,
              FString::Printf(TEXT("Found subsystem %s"), *OnlineSubsystem->GetSubsystemName().ToString())//GetSubsystemName()得到FName，ToString得到FString，再加个*得到c风格字符串
          );
      }
  }

  3. 前往文档中的IOnlineSubsystem，去找到需要添加的头文件，并加在cpp文件中#include "OnlineSubsystem.h"

  4. 到文档中搜索 IOnlineSession，将需要的头文件添加在cpp文件中#include "Interfaces/OnlineSessionInterface.h"

  5. 如果收到报错Unable to delete hot-reload file（但我直接编译成功了，没报错），需要关闭vs和引擎，

    • 删除Saved、Intermediate和Binaries文件夹

    • 右键MenuSystem.uproject，generate visual studio project files

    • 双击MenuSystem.uproject，会提示丢失文件，点击yes就会重新生成

  6. 登录steam

  7. 在编辑器运行会连接不上，打包后运行就可以连接上

8. Creating a Session

8.1 Delegate and callback

  1. 在MenuSystemCharacter.h中添加函数（protected）

    1
2
3

    protected:
  UFUNCTION(BlueprintCallable)
  void CreateGameSession();

  2. 在MenuSystemCharacter.h中创建一个委托变量(private)

    1
2

    private:
  FOnCreateSessionCompleteDelegate CreateSessionCompleteDelegate;

    此时会报错：“CreateSessionCompleteDelegate”: 未知重写说明符 MenuSystem

    因为FOnCreateSessionCompleteDelegate是一个typedef的名字，这时可以像之前IOnlineSessionPtr一样写它的原本名字，也可以直接把cpp文件中的#include "Interfaces/OnlineSessionInterface.h"剪切到头文件去。要注意：这个头文件要放在#include "MenuSystemCharacter.generated.h"的上方，这时也可以把TSharedPtr<class IOnlineSession, ESPMode::ThreadSafe>换回IOnlineSessionPtr了

  3. 在MenuSystemCharacter.h的protected下创建回调函数来和刚才创建的委托变量绑定

    1

    void OnCreateSessionComplete(FName SessionName, bool bWasSuccessful);

  4. 薛定谔的编译，刚才编译报错，只是往#include "Interfaces/OnlineSessionInterface.h"头文件下加了一个回车，就编译成功了。

8.2 Bind the callback

  1. 在构造函数处为委托变量初始化

AMenuSystemCharacter::AMenuSystemCharacter(): CreateSessionCompleteDelegate(FOnCreateSessionCompleteDelegate::CreateUObject(this, &ThisClass::OnCreateSessionComplete))

    其中，ThisClass就是这个类名的typedef

8.3 Create a game session

  1. 去cpp文件中构建CreateGameSession函数

    1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30

    void AMenuSystemCharacter::CreateGameSession()
{
  //当按1时执行回调
  if (!OnlineSessionInterface.IsValid())
  {
      return;
  }
  //检测当前是否有对话
  auto ExitingSession = OnlineSessionInterface->GetNamedSession(NAME_GameSession);
  //如果已经有会话
  if (ExitingSession != nullptr)
  {
      OnlineSessionInterface->DestroySession(NAME_GameSession);
  }
  //将委托加入委托列表
  OnlineSessionInterface->AddOnCreateSessionCompleteDelegate_Handle(CreateSessionCompleteDelegate);
  //使用MakeShareable将指针创建为Tshared类型的指针
  TSharedPtr<FOnlineSessionSettings> SessionSettings = MakeShareable(new FOnlineSessionSettings());
   //设置会话设置
   SessionSettings->bIsLANMatch = false;//不是lan连接
   SessionSettings->NumPublicConnections = 4;//可以连接的最大人数
   SessionSettings->bAllowJoinInProgress = true;//允许中途加入
   SessionSettings->bAllowJoinViaPresence = true;//允许不同地区的人加入
   SessionSettings->bShouldAdvertise = true;//steam会显示房间供玩家加入
   SessionSettings->bUsesPresence = true;//显示地区
  //获取角色控制器的指针
  const ULocalPlayer* LocalPlayer = GetWorld()->GetFirstLocalPlayerFromController();
  OnlineSessionInterface->CreateSession(*LocalPlayer->GetPreferredUniqueNetId(), NAME_GameSession, *SessionSettings);

}

    去文档查找FOnlineSessionSettings函数的头文件，并加入cpp文件中。

8.4 Print the session name

  1. 去构建回调函数OnCreateSessionComplete()

    1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27

    void AMenuSystemCharacter::OnCreateSessionComplete(FName SessionName, bool bWasSuccessful)
{
  if (bWasSuccessful)//如果成功创建会话
  {
      if (GEngine)
      {
          GEngine->AddOnScreenDebugMessage(
              -1,//不清除之前的debug
              15.f,
              FColor::Blue,
              FString::Printf(TEXT("Created ssesion : %s"), *SessionName.ToString())
          );
      }
  }
  else//如果没有成功创建会话
  {
      if (GEngine)
      {
          GEngine->AddOnScreenDebugMessage(
              -1,//不清除之前的debug
              15.f,
              FColor::Red,
              FString::Printf(TEXT("Failed to create session!"))
          );
      }
  }
}

  2. 前往角色蓝图，按1键执行create game session节点

  3. falied create原因：UE5.0.2有些许不同，需要把配置文件中的部分改一下：

    1
2
3
4
5
6

       [OnlineSubsystemSteam]
    bEnabled=true
    SteamDevAppId=480

    ; If using Sessions
    ; bInitServerOnClient=true

    改为：

    1
2
3
4

    [OnlineSubsystemSteam]
bEnabled=true
SteamDevAppId=480
bInitServerOnClient=true

9. Setup for Joining Game Sessions

9.1 JoinGameSession()

  1. 在MenuSystem.h文件中protected下创建一个蓝图节点函数

    1
2

      UFUNCTION(BlueprintCallable)
  void JoinGameSession();

  2. 去cpp文件中实现函数（会在之后实现）

9.2 Delegate and callback

  1. 接下来会像创建会话时一样创建委托和回调，在MenuSystem.h文件中的private下创建join会话的委托变量。

    1

    FOnFindSessionsCompleteDelegate FindSessionsCompleteDelagate;

  2. 在protected下创建回调函数

    1

    void OnFindSessionsComplete(bool bWasSuccessful);

  3. 去cpp文件实现回调

9.3 Binding the callback

  1. 在cpp的构造函数处为委托绑定回调

    FindSessionsCompleteDelegate(FOnFindSessionsCompleteDelegate::CreateUObject(this, &ThisClass::OnFindSessionsComplete))

9.4 Session search settings

  1. 实现JoinGameSession函数，（其中SessionSearch在头文件中的private下创建变量TSharedPtr<FOnlineSessionSearch> SessionSearch,因为要在回调函数中使用这个变量来获取会话结果数组）

    1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20

    void AMenuSystemCharacter::JoinGameSession()
{
  //寻找会话
  //先判断在线会话接口的有效性
  if (!OnlineSessionInterface.IsValid())
  {
      return;
  }
  //将委托变量加入委托列表
  OnlineSessionInterface->AddOnFindSessionsCompleteDelegate_Handle(FindSessionsCompleteDelegate);
  //创建会话设置的智能指针,将类的指针makesharable
  SessionSearch = MakeShareable(new FOnlineSessionSearch());
  SessionSearch->MaxSearchResults = 1000;//最大搜索个数
  SessionSearch->bIsLanQuery = false;//禁止局域网的搜索
  //获取角色控制器
  const ULocalPlayer* LocalPlayer = GetWorld()->GetFirstLocalPlayerFromController();
  //执行在线会话接口的寻找会话的函数
  OnlineSessionInterface->FindSessions(*LocalPlayer->GetPreferredUniqueNetId(), SessionSearch.ToSharedRef());//将ptr转为ref

}

  2. 实现回调函数

    1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21

    void AMenuSystemCharacter::OnFindSessionsComplete(bool bWasSuccessful)
{
  //遍历寻找到的会话数组
  for (auto Result : SessionSearch->SearchResults)
  {
      FString Id = Result.GetSessionIdStr();//会话Id
      FString User = Result.Session.OwningUserName;//会话创建者的名字
      //打印出来
      if (GEngine)
      {
          GEngine->AddOnScreenDebugMessage(
              -1,
              15.f,
              FColor::Cyan,
              FString::Printf(TEXT("Id : %s, User : %s"), *Id, *User)
          );
      }

  }

}

  3. 到JoinGameSession函数中，在找之前添加一个SessionSearch的设置

    1
2

    //确保搜索的 会话询问 设置为 现在存在
  SessionSearch->QuerySettings.Set(SEARCH_PRESENCE, true, EOnlineComparisonOp::Equals);

  4. 去蓝图中添加节点，按2时执行JoinGameSession

  5. 由于5.0.2版本问题导致出错，需要在CreateSession函数中添加一条SessionSettings：SessionSettings->bUseLobbiesIfAvailable = true;而且要regenerate（可能就是没有重新生成，所以失败了）

  6. 打包，用两台机器测试

  7. 在joingamesession的函数里，MakeShareable(new FOnlineSessionSearch());这处代码的new FOnlineSessionSearch的后面一开始没有加()，也没报错，不知道是不是这里的原因导致找不到会话

10. Steam Regions

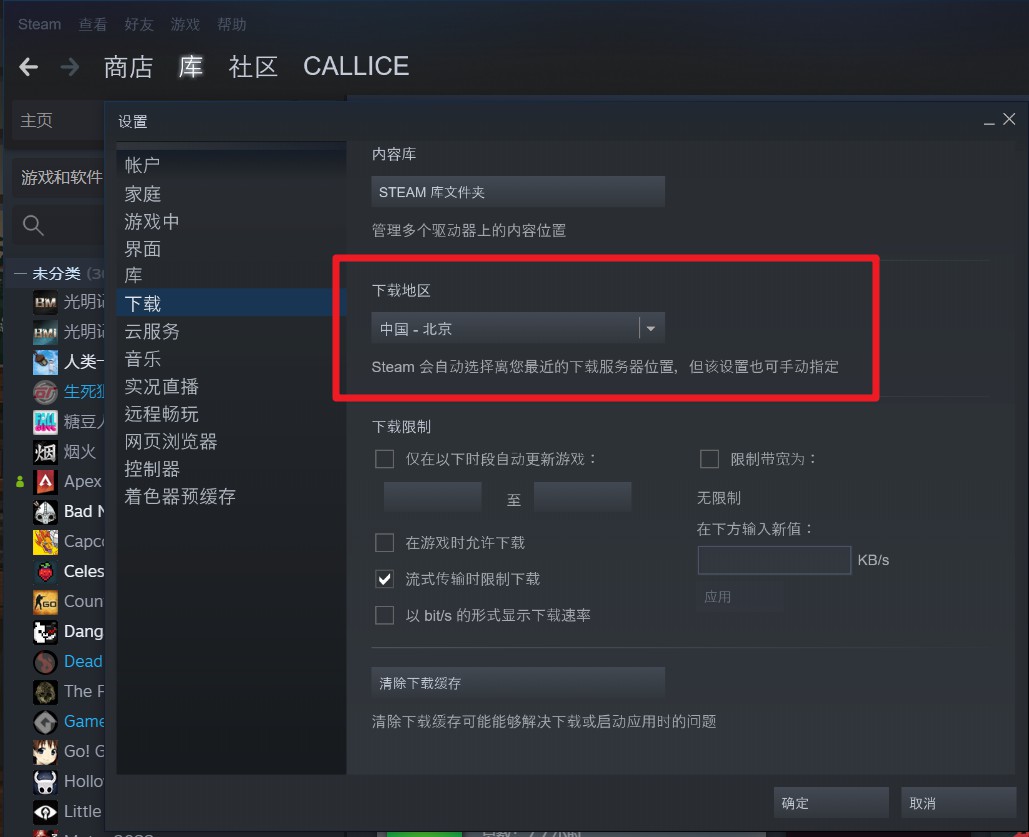

    之前一直搜索不到人，一直以为是代码哪里出问题了，原来不是代码出问题了，是steam区域的问题，这个搜索只能搜索到同一区域的人，要到steamm的设置中去更改

jaMmkQjpg

11. Joining the Session

11.1 Create a lobby level

  1. 在Maps文件夹中file->new level，将地板scale放大点，保存为Lobby

  2. 在OnCreateSessionComplete函数中添加跳转代码：

    1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18

      if (bWasSuccessful)//如果成功创建会话
  {
      if (GEngine)
      {
          GEngine->AddOnScreenDebugMessage(
              -1,//不清除之前的debug
              15.f,
              FColor::Blue,
              FString::Printf(TEXT("Created ssesion : %s"), *SessionName.ToString())
          );
      }
      UWorld* World = GetWorld();
      if (World)
      {
          //E:/Ue5/MenuSystem/Content/ThirdPerson/Maps/Lobby.umap
          World->ServerTravel(FString("/Game/ThirdPerson/Maps/Lobby?listen"));//作为监听服务器
      }
  }

11.2 Specify a “match type”

    在CreateGameSession()函数中添加一条设置

1
2

//设置游戏模式
    SessionSettings->Set(FName("MatchType"), FString("FreeForAll"), EOnlineDataAdvertisementType::ViaOnlineServiceAndPing);

11.3 Check the match type

    在OnFindSessionsComplete函数的遍历中，获取matchtype，并检查

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29

for (auto Result : SessionSearch->SearchResults)
    {
        FString Id = Result.GetSessionIdStr();//会话Id
        FString User = Result.Session.OwningUserName;//会话创建者的名字
        FString MatchType;//比赛类型
        Result.Session.SessionSettings.Get(FName("MatchType"), MatchType);
        //打印出来
        if (GEngine)
        {
            GEngine->AddOnScreenDebugMessage(
                -1,
                15.f,
                FColor::Cyan,
                FString::Printf(TEXT("Id : %s, User : %s"), *Id, *User)
            );
        }
        if (MatchType == FString("FreeForAll"))
        {
            if (GEngine)
            {
                GEngine->AddOnScreenDebugMessage(
                    -1,
                    15.f,
                    FColor::Cyan,
                    FString::Printf(TEXT("Joing Match Type : %s"), *MatchType)
                );
            }
        }
    }

11.4 get the ip address

  1. 在头文件的private下，创建加入会话完成的委托FOnJoinSessionCompleteDelegate JoinSessionCompleteDelegate;//加入会话完成的委托

  2. 在头文件的protected下，加入会话完成创建回调函数void OnJoinSessionComplete(FName SessionName, EOnJoinSessionCompleteResult::Type Result);//加入会话完成的回调函数

  3. 绑定委托JoinSessionCompleteDelegate(FOnJoinSessionCompleteDelegate::CreateUObject(this, &ThisClass::OnJoinSessionComplete))

  4. 修改OnFindSessionsComplete函数，现在开头加上

    1
2
3
4

      if (!OnlineSessionInterface.IsValid())
  {
      return;
  }

    在模式对的情况下，为接口加入委托，并执行join

    1
2
3
4
5
6

    //加到委托列表中去
OnlineSessionInterface->AddOnJoinSessionCompleteDelegate_Handle(JoinSessionCompleteDelegate);
//获取角色控制器
const ULocalPlayer* LocalPlayer = GetWorld()->GetFirstLocalPlayerFromController();
//加入会话
OnlineSessionInterface->JoinSession(*LocalPlayer->GetPreferredUniqueNetId(), NAME_GameSession, Result);

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23

5. 实现join的回调函数

```cpp
void AMenuSystemCharacter::OnJoinSessionComplete(FName SessionName, EOnJoinSessionCompleteResult::Type Result)
{
    if (!OnlineSessionInterface.IsValid())
    {
        return;
    }
    FString Address;
    if (OnlineSessionInterface->GetResolvedConnectString(NAME_GameSession, Address))
    {
        if (GEngine)
        {
            GEngine->AddOnScreenDebugMessage(
                -1,
                15.f,
                FColor::Yellow,
                FString::Printf(TEXT("Connect String : %s"), *Address)
            );
        }
    }
}

11.5 join the session

    在join的回调函数中添加跳转场景

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27

void AMenuSystemCharacter::OnJoinSessionComplete(FName SessionName, EOnJoinSessionCompleteResult::Type Result)
{
    if (!OnlineSessionInterface.IsValid())
    {
        return;
    }
    FString Address;
    if (OnlineSessionInterface->GetResolvedConnectString(NAME_GameSession, Address))
    {
        if (GEngine)
        {
            GEngine->AddOnScreenDebugMessage(
                -1,
                15.f,
                FColor::Yellow,
                FString::Printf(TEXT("Connect String : %s"), *Address)
            );
        }
        //获得角色控制器指针
        APlayerController* PlayerController = GetGameInstance()->GetFirstLocalPlayerController();
        //跳转场景
        if (PlayerController)
        {
            PlayerController->ClientTravel(Address, ETravelType::TRAVEL_Absolute);
        }
    }
}

12. Creating a Plugin

  1. plugins插件和modules模块

    jagWXqjpg

  2. 我们的项目文件uproject其实就是一个module

  3. 依赖关系，下层只能依赖同层和上层，比game module能依赖engine module，因为先有engine module才有game module

    jaRwo8jpg

12.1 Create our plugin

  1. Edit->Plugins，点击add，选择blank命名MultiplayerSessions，填写descriptor data:A plugin for handling online mutiplayer sessions，最后创建插件

  2. 如果不显示插件，可以点content drawer的settings勾选显示插件

  3. 编译文件

12.2 Add dependency

  1. 找到刚创建的MultiplayerSessions.uplugin文件，添加依赖：

    1
2
3
4
5
6
7
8
9
10

      "Plugins": [
      {
          "Name": "OnlineSubsystem",
          "Enabled": true
      },
      {
          "Name": "OnlineSubsystemSteam",
          "Enabled": true
      }
  ]

  2. 打开MultiplayerSession.Build.cs，添加public依赖模块：

    1
2
3
4
5
6
7
8
9

          PublicDependencyModuleNames.AddRange(
          new string[]
          {
              "Core",
              "OnlineSubsystem",
              "OnlineSubsystemSteam"
              // ... add other public dependencies that you statically link with here ...
          }
          );

  3. 编译文件

13. Creating our Own Subsystem

  1. 父类的选择：Game instance

    jwK9qfjpg

13.1 Create our own subsystem

  1. 创建一个新的c++类，选择ugameinstancesubsystem，选择multiplayerSessions 模块，命名MultiplayerSessionsSubsystem

  2. 如果有红色波浪线报错的话，就重新generate一下uproject，要记得将plugins中MultiPlayerSessions文件夹中的二进制文件夹和intermediate文件夹删掉

  3. 在MultiplayerSubsystem.h中添加一些头文件和构造函数声明、变量声明

    1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23

    #pragma once

#include "CoreMinimal.h"
#include "Subsystems/GameInstanceSubsystem.h"
#include "Interfaces/OnlineSessionInterface.h"

#include "MultiplayerSubsystem.generated.h"

/**
*
*/
UCLASS()
class MULTIPLAYERSESSIONS_API UMultiplayerSubsystem : public UGameInstanceSubsystem
{
  GENERATED_BODY()
public:
  UMutiplayerSubsystem();

protected:

private:
  IOnlineSessionPtr SessionInterface;
};

  4. 在MultiplayerSubsystem.cpp中实现构造函数

    1
2
3
4
5
6
7
8
9
10

    #include "MultiplayerSubsystem.h"
#include "OnlineSubsystem.h"
UMultiplayerSubsystem::UMultiplayerSubsystem()
{
  IOnlineSubsystem* Subsystem = IOnlineSubsystem::Get();
  if (Subsystem)
  {
      SessionInterface = Subsystem->GetSessionInterface();
  }
}

14. Session Interface Delegates

  1. 需要实现的方法：

    jw8ny9jpg

  2. delegate handle：当委托完成后，clear掉

    jw8Zz4jpg

14.1 Functions

  1. 在头文件声明函数

    1
2
3
4
5
6
7
8
9
10

    public:
  UMultiplayerSubsystem();
  //
  //处理会话功能，菜单类将会调用
  //
  void CreateSession(int32 NumPublicConnections, FString MatchType);
  void FindSessions(int32 MaxSearchResults);
  void JoinSession(const FOnlineSessionSearchResult& SessionResult);
  void DestroySession();
  void StartSession();

14.2 Delegates

  1. 在头文件添加委托变量

    1
2
3
4
5
6
7
8
9
10
11
12

    private:
  IOnlineSessionPtr SessionInterface;

  //
  //要添加在线会话接口的委托列表中的委托
  //将绑定MultiplayerSubsystem内部回调函数到这些委托
  //
  FOnCreateSessionCompleteDelegate CreateSessionCompleteDelegate;
  FOnFindSessionsCompleteDelegate FindSessionsCompleteDelegate;
  FOnJoinSessionCompleteDelegate JoinSessionCompleteDelegate;
  FOnDestroySessionCompleteDelegate DestroySessionCompleteDelegate;
  FOnStartSessionCompleteDelegate StartSessionCompleteDelegate;

14.3 Callbacks

  1. 在头文件中声明回调函数（protected）

    1
2
3
4
5
6
7
8
9
10

    protected:
  //
  //将要添加在 在线会话接口委托列表中委托的 内部回调函数
  //因为不需要在这个类外调用，所以写在protected里
  void OnCreateSessionComplete(FName SessionName, bool bWasSuccessful);
  void OnFindSessionsComplete(bool bWasSuccessful);
  void OnJoinSessionComplete(FName SessionName, EOnJoinSessionCompleteResult::Type Result);
  void OnDestroySessionComplete(FName SessionName, bool bWasSuccessful);
  void OnStartSessionComplete(FName SessionName, bool bWasSuccessful);
ssful);

14.4 Bind the callbacks

  1. 在cpp文件的构造函数下初始化，绑定委托和回调函数

    1
2
3
4
5
6

    UMultiplayerSubsystem::UMultiplayerSubsystem():
CreateSessionCompleteDelegate(FOnCreateSessionCompleteDelegate::CreateUObject(this, &ThisClass::OnCreateSessionComplete)),
FindSessionsCompleteDelegate(FOnFindSessionsCompleteDelegate::CreateUObject(this, &ThisClass::OnFindSessionsComplete)),
JoinSessionCompleteDelegate(FOnJoinSessionCompleteDelegate::CreateUObject(this, &ThisClass::OnJoinSessionComplete)),
DestroySessionCompleteDelegate(FOnDestroySessionCompleteDelegate::CreateUObject(this, &ThisClass::OnDestroySessionComplete)),
StartSessionCompleteDelegate(FOnStartSessionCompleteDelegate::CreateUObject(this, &ThisClass::OnStartSessionComplete))

14.5 Dekegate handles

  1. 在头文件中为每一个委托创建delegate handle

    1
2
3
4
5
6
7
8
9
10

      FOnCreateSessionCompleteDelegate CreateSessionCompleteDelegate;
  FDelegateHandle CreateSessionCompleteDelegateHandle;
  FOnFindSessionsCompleteDelegate FindSessionsCompleteDelegate;
  FDelegateHandle FindSessionsCompleteDelegateHandle;
  FOnJoinSessionCompleteDelegate JoinSessionCompleteDelegate;
  FDelegateHandle JoinSessionCompleteDelegateHandle;
  FOnDestroySessionCompleteDelegate DestroySessionCompleteDelegate;
  FDelegateHandle DestroySessionCompleteDelegateHandle;
  FOnStartSessionCompleteDelegate StartSessionCompleteDelegate;
  FDelegateHandle StartSessionCompleteDelegateHandle;

  2. 编译文件

15. The Menu Class

15.1 Create a menu class

  1. 在MultiplayerSessionsC++Class->MultiplySessions->Public文件夹中创建新的c++类，搜索uuserwidget，选择UserWidget，下一步选择MultiplayerSessions，命名Menu

  2. 此时重新加载后，编译无法通过，尝试重新generate(千万不要！！！会打不开项目)

  3. 打开MultiplayerSessions.Build.cs文件，在PublicDependencyModuleNames.AddRange中添加引用依赖，解决了报错，再编译一下，就能打开项目了

    1
2
3
4
5
6
7
8
9
10
11
12

          PublicDependencyModuleNames.AddRange(
          new string[]
          {
              "Core",
              "OnlineSubsystem",
              "OnlineSubsystemSteam",
              "UMG",
              "Slate",
              "SlateCore"
              // ... add other public dependencies that you statically link with here ...
          }
          );

  4. 在Menu .h添加函数声明

    1
2
3

    public:
  UFUNCTION(BlueprintCallable)
  void MenuSetup();

  5. 在cpp中实现

    1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21

    void UMenu::MenuSetup()
{
  AddToViewport();//添加到窗口
  SetVisibility(ESlateVisibility::Visible);//设置为可见
  bIsFocusable = true;

  UWorld* World = GetWorld();
  if (World)
  {
      APlayerController* PlayerController = World->GetFirstPlayerController();
      if (PlayerController)
      {
          //设置input的模式为UI模式，并设置其中的属性
          FInputModeUIOnly InputModeData;
          InputModeData.SetWidgetToFocus(TakeWidget());//聚焦这个界面
          InputModeData.SetLockMouseToViewportBehavior(EMouseLockMode::DoNotLock);//设置鼠标不锁定模式
          PlayerController->SetInputMode(InputModeData);//设置输入模式
          PlayerController->SetShowMouseCursor(true);//鼠标光标可见
      }
  }
}

15.2 Create a menu widget

  1. 在MultiplayerSessions Content文件夹中创建user interface->widget，命名UBP_Menu

  2. 进入UBP_Menu的设计模式，创建两个按钮，一个HostButton，一个JoinButton，将锚点设置成底部中心，调整按钮位置和大小

  3. 进入蓝图模式，点击class settings，将parent class设置为Menu

  4. 进入level blueprint，创建beginPlay节点，指向create widget节点，选择UBP_Menu，指向MenuSetup节点，return value连接target（如果没有menu set节点的话就尝试重启项目）

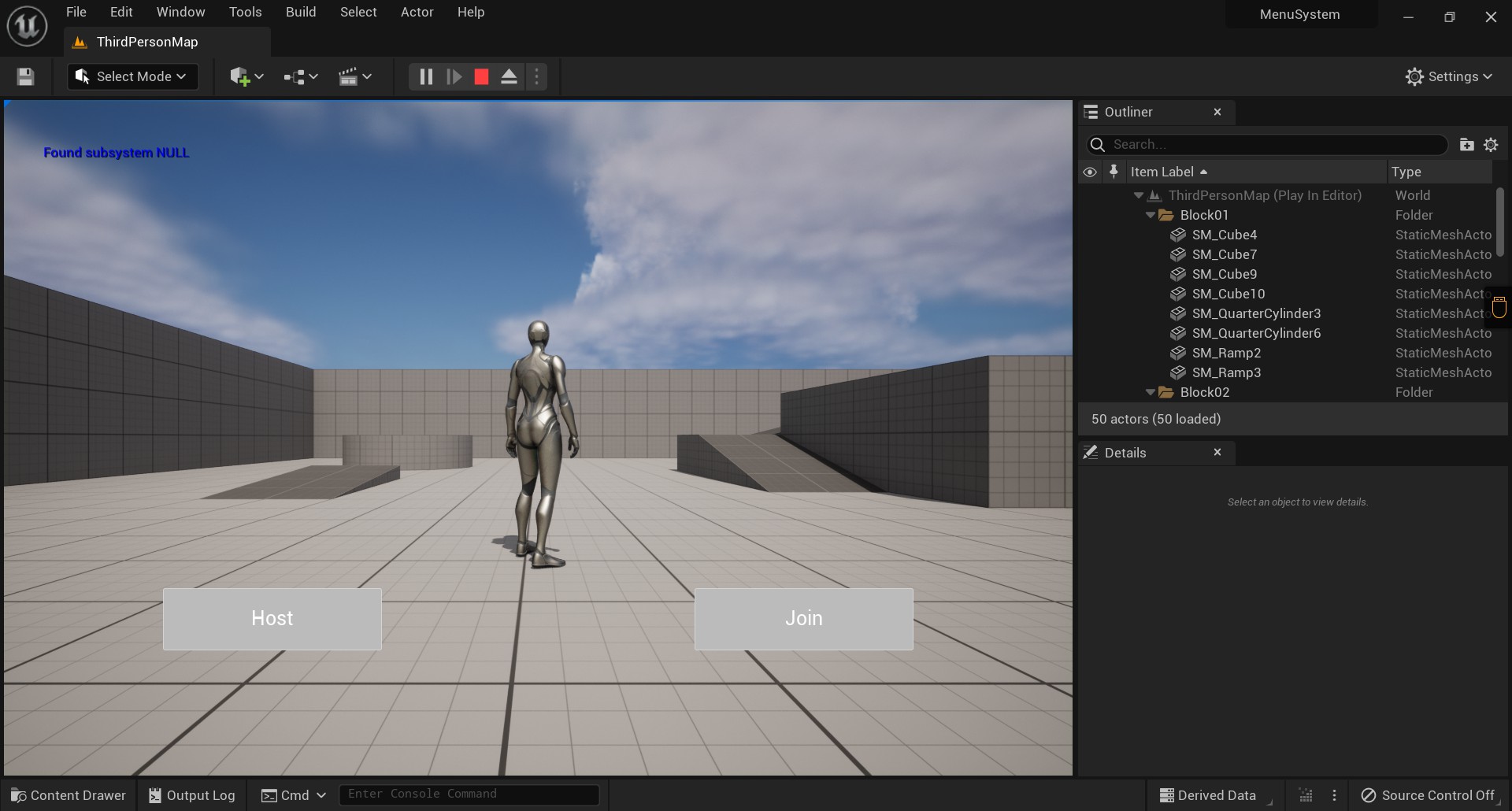

    j0CjSOjpg

16. Accessing our Subsystem

16.1 Button callbacks

  1. 到Menu.h文件中为按钮创建变量

    1
2
3
4
5
6
7
8
9
10
11
12
13

    private:

  UPROPERTY(meta = (BindWidget))//要和界面的按钮控件绑定，就要加这个，而且变量名要和界面中创建的一致
  class UButton* HostButton;

  UPROPERTY(meta = (BindWidget))
  UButton* JoinButton;

  UFUNCTION()//因为要使用引擎的click事件或者委托，所以加上这个
  void HostButtonClicked();

  UFUNCTION()
  void JoinButtonClicked();

  2. 实现按钮事件（其实就是debug一下先）

    1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25

    void UMenu::HostButtonClicked()
{
  if (GEngine)
  {
      GEngine->AddOnScreenDebugMessage(
          -1,
          15.f,
          FColor::Yellow,
          FString(TEXT("Host Button clicked"))
          );
  }
}

void UMenu::JoinButtonClicked()
{
  if (GEngine)
  {
      GEngine->AddOnScreenDebugMessage(
          -1,
          15.f,
          FColor::Yellow,
          FString(TEXT("Join Button clicked"))
      );
  }
}

  3. 接下来将事件绑定到按钮上，要先在头文件重写一下初始化函数

    1
2
3

    protected:

  virtual bool Initialize() override;

  4. 在cpp文件中添加头文件#include "Components/Button.h"

  5. 实现initialize函数

    1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18

    bool UMenu::Initialize()
{
  if (!Super::Initialize())
  {
      return false;
  }

  if (HostButton)
  {
      HostButton->OnClicked.AddDynamic(this, &ThisClass::HostButtonClicked);
  }
  if (JoinButton)
  {
      JoinButton->OnClicked.AddDynamic(this, &ThisClass::JoinButtonClicked);
  }

  return true;
}

  6. 编译并测试(如果没反应，可以尝试下重启项目，再不行就重新generate一下)

16.2 Access our subsystem

  1. 在menu.h的private中声明变量，我的类名叫UMultiplayerSubsyste，是因为创建类的时候少打了session，删除类也有点麻烦，所以也就没改名了

    1
2

    //管理所有在线会话的功能
  class UMultiplayerSubsystem* MultiplayerSessionsSubsystem;

  2. 在cpp文件中，丰富menusetup函数，并添加MutiplayerSubsystem的头文件

    1
2
3
4
5
6
7

      UGameInstance* GameInstance = GetGameInstance();
  if (GameInstance)
  {
      //为之前创建的变量赋值
      MultiplayerSessionsSubsystem = GameInstance->GetSubsystem<UMultiplayerSubsystem>();

  }

  3. 修改button的响应函数(具体实现在下一节)

    1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17

    void UMenu::HostButtonClicked()
{
  if (GEngine)
  {
      GEngine->AddOnScreenDebugMessage(
          -1,
          15.f,
          FColor::Yellow,
          FString(TEXT("Host Button clicked"))
          );
  }

  if (MultiplayerSessionsSubsystem)
  {
      MultiplayerSessionsSubsystem->CreateSession(4, FString("FreeForAll"));
  }
}

17. Create Session

17.1 Implement CreateSession()

  1. 实现MultiplayerSubsystem.cpp的CreateSession函数

    1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33

    void UMultiplayerSubsystem::CreateSession(int32 NumPublicConnections, FString MatchType)
{
  if (!SessionInterface.IsValid())
  {
      return;
  }
  //判断是否存在NAME_GameSession的会话
  auto ExistingSession = SessionInterface->GetNamedSession(NAME_GameSession);
  if (ExistingSession != nullptr)
  {
      SessionInterface->DestroySession(NAME_GameSession);
  }
  //将委托加入委托列表，并保存至handle中以便之后消除
  CreateSessionCompleteDelegateHandle = SessionInterface->AddOnCreateSessionCompleteDelegate_Handle(CreateSessionCompleteDelegate);

  LastSessionSettings = MakeShareable(new FOnlineSessionSettings());
  //如果没连接steam那就是局域网连接，否则不是
  LastSessionSettings->bIsLANMatch = IOnlineSubsystem::Get()->GetSubsystemName() == "NULL" ? true : false;
  LastSessionSettings->NumPublicConnections = NumPublicConnections;
  LastSessionSettings->bAllowJoinInProgress = true;
  LastSessionSettings->bAllowJoinViaPresence = true;
  LastSessionSettings->bShouldAdvertise = true;
  LastSessionSettings->bUsesPresence = true;
  LastSessionSettings->Set(FName("MatchType"), MatchType, EOnlineDataAdvertisementType::ViaOnlineServiceAndPing);//这个应该是指显示出在线服务和ping值

  const ULocalPlayer* LocalPlayer = GetWorld()->GetFirstLocalPlayerFromController();
  //如果创建会话失败，那么就消除委托列表中的创建委托
  if (!SessionInterface->CreateSession(*LocalPlayer->GetPreferredUniqueNetId(), NAME_GameSession, *LastSessionSettings))
  {
      SessionInterface->ClearOnCreateSessionCompleteDelegate_Handle(CreateSessionCompleteDelegateHandle);
  }

}

  2. 在头文件创建私有变量：TSharedPtr<FOnlineSessionSettings> LastSessionSettings;

  3. 在cpp文件包含头文件：#include "OnlineSessionSettings.h"

17.2 Travel to the lobby

  1. 在menu.cpp文件中丰富HostButtonClicked()
1
2
3
4
5
6
7
8
9

    if (MultiplayerSessionsSubsystem)
    {
        MultiplayerSessionsSubsystem->CreateSession(4, FString("FreeForAll"));
        UWorld* World = GetWorld();
        if (World)
        {
            World->ServerTravel("/Game/ThirdPerson/Maps/Lobby?listen");
        }
    }

  1. 编译并测试，不需要打包的测试方法：右键uproject->lauch game

  2. 测试失败，没有跳转场景，查了下，发现是ServerTravel里路径参数写错了，还得是去copy path最保险

  3. 在menu.h中声明一个私有函数MenuTearDown，用来解除inputmodeUI

    1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16

    void UMenu::MenuTearDown()
{
  RemoveFromParent();

  UWorld* World = GetWorld();
  if (World)
  {
      APlayerController* PlayerController = World->GetFirstPlayerController();
      if (PlayerController)
      {
          FInputModeGameOnly InputModeData;
          PlayerController->SetInputMode(InputModeData);
          PlayerController->SetShowMouseCursor(false);
      }
  }
}

  4. 重写Menu类的虚函数OnLevelRemovedFromWorld() (protected)

    1
2
3
4
5
6

    void UMenu::OnLevelRemovedFromWorld(ULevel* InLevel, UWorld* InWorld)
{
  MenuTearDown();
  //调用父级的函数
  Super::OnLevelRemovedFromWorld(InLevel, InWorld);
}

17.3 Add Input to MenuSetup

  1. 在头文件中添加私有变量并初始化

    1
2

    int32 NumPublicConnection{ 4 };
FString MatchType{ TEXT("FreeForAll") };

  2. 修改menuSetup函数（参数也要修改,头文件中要设置默认值），主要就是给变量赋初值

    void MenuSetup(int32 NumberOfPublicConnections = 4 , FString TypeOfMatch = FString(TEXT("FreeForAll")));

    1
2
3
4

    void UMenu::MenuSetup(int32 NumberOfPublicConnections , FString TypeOfMatch )
{
  NumPublicConnection = NumberOfPublicConnections;
  MatchType = TypeOfMatch;

  3. 修改HostButtonClicked()函数中，createSession的参数，改成变量

    MultiplayerSessionsSubsystem->CreateSession(NumPublicConnection, MatchType);

  4. 此时打开level bliprint可能会看到menu setup节点没有添加变量，重启下项目即可

18. Callbacks to our Subsystem Functions

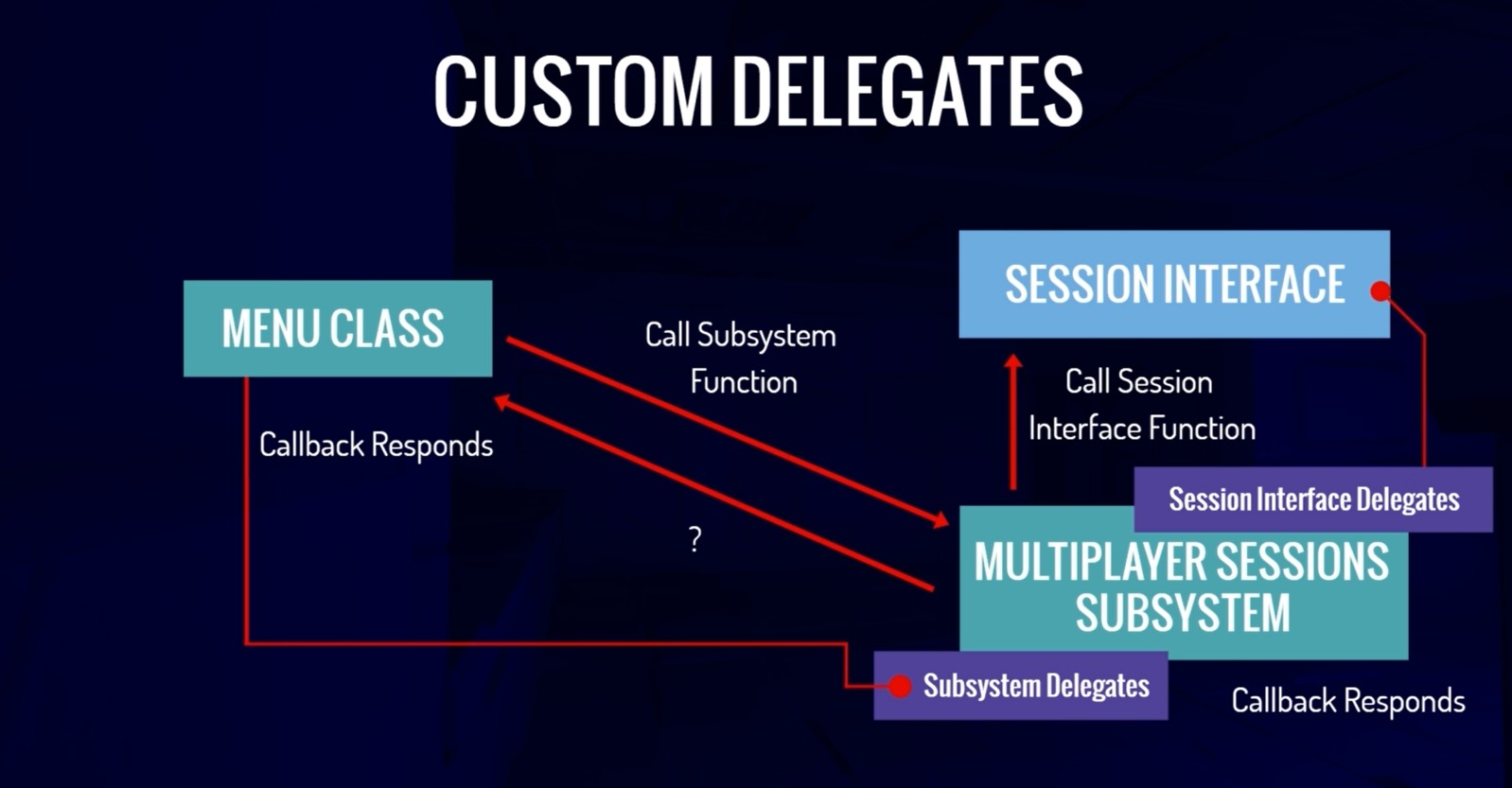

    使用自定义的委托，在执行完会话创建的委托回调函数后，创建自定义委托来执行menu类的回调函数，以此来使multiplayer session subsystem可以与menu类实现互通

j04JRfjpg

18.1 Declare new delegate

  1. 在MultiplayerSubsystem.h中声明自定义委托（动态多播委托：多个类的回调函数都可以绑定这个委托，DYNAMIC意味着被序列化，而且可以在蓝图中加载和保存），并创建public变量，声明在类外(可能会报错有红色波浪线，没关系，做完这一节，最后重启项目和vs再编译一遍即可)

    1

    DECLARE_DYNAMIC_MULTICAST_DELEGATE_OneParam(FMultiplayerOnCreateSessionComplete, bool, bWasSuccessful);

    1
2
3
4

      //
  //自定义委托变量（用于和menu类的回调函数绑定）
  //
  FMultiplayerOnCreateSessionComplete MultiplayerOnCreateSessionComplete;

18.2 Create callbacks on the menu

  1. 在menu.h中声明回调函数（protected）

    1
2
3
4

      //
  //回调函数（用于MultiplayerSystem的自定义委托）
  //
  void OnCreateSession(bool bWasSuccessful);

18.3 Bind the callbacks

  1. 在MenuSetup函数的底部添加代码

    1
2
3
4

      if (MultiplayerSessionsSubsystem)
  {
      MultiplayerSessionsSubsystem->MultiplayerOnCreateSessionComplete.AddDynamic(this, &ThisClass::OnCreateSession);
  }

  2. 在MultiplayerSubsystem.cpp中的createsession函数中，如果创建函数失败了，那么就广播这个自定义委托（false）

    1
2
3
4

      if (MultiplayerSessionsSubsystem)
  {
      MultiplayerSessionsSubsystem->MultiplayerOnCreateSessionComplete.AddDynamic(this, &ThisClass::OnCreateSession);
  }

  3. 在执行CreateSessionCompleteDelegate委托的回调函数时，自定义委托广播true

    1
2
3
4
5
6
7
8
9

    void UMultiplayerSubsystem::OnCreateSessionComplete(FName SessionName, bool bWasSuccessful)
{
  if (SessionInterface)
  {
      SessionInterface->ClearOnCreateSessionCompleteDelegate_Handle(CreateSessionCompleteDelegateHandle);
  }

  MultiplayerOnCreateSessionComplete.Broadcast(bWasSuccessful);
}

  4. 去实现自定义委托的回调函数

    1
2
3
4
5
6
7
8
9
10
11
12
13
14
15

    void UMenu::OnCreateSession(bool bWasSuccessful)
{
  if (bWasSuccessful)
  {
      if (GEngine)
      {
          GEngine->AddOnScreenDebugMessage(
              -1,
              15.f,
              FColor::Yellow,
              FString(TEXT("Session created successfully!"))
          );
      }
  }
}

  5. 此时运行可能没反应，是因为要将menu中的那个回调函数设置成UFUNCTION,才能绑定成功（因为用的时dynamic委托）:

    1
2
3
4
5

      //
  //回调函数（用于MultiplayerSystem的自定义委托）
  //
  UFUNCTION()
  void OnCreateSession(bool bWasSuccessful);

  6. 将之前的跳转代码从按钮事件剪切到自定义委托的回调函数内

    1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34

    void UMenu::OnCreateSession(bool bWasSuccessful)
{
  if (bWasSuccessful)
  {
      if (GEngine)
      {
          GEngine->AddOnScreenDebugMessage(
              -1,
              15.f,
              FColor::Yellow,
              FString(TEXT("Session created successfully!"))
          );
      }
      //成功创建后跳转场景
      UWorld* World = GetWorld();
      if (World)
      {
          //E:/Ue5/MenuSystem/Content/ThirdPerson/Maps/Lobby.umap
          World->ServerTravel("/Game/ThirdPerson/Maps/Lobby?listen");
      }
  }
  else
  {
      if (GEngine)
      {
          GEngine->AddOnScreenDebugMessage(
              -1,
              15.f,
              FColor::Red,
              FString(TEXT("Failed to create a session!"))
          );
      }
  }
}

  7. 编译测试

19. More Subsystem Delegates

19.1 More delegates

  1. MultiplayerSubsystem.h文件中声明委托，其中有dynamic的意味着可以使用蓝图节点，没有的就不能使用（更深层次的原理不太清除）

    DECLARE_DYNAMIC_MULTICAST_DELEGATE_OneParam(FMultiplayerOnCreateSessionComplete, bool, bWasSuccessful);
DECLARE_MULTICAST_DELEGATE_TwoParam(FMultiplayerOnFindSessionsComplete, const TArray<FOnlineSessionSearchResult>& SessionResult, bool bWasSuccessful);
DECLARE_MULTICAST_DELEGATE_OneParam(FMultiplayerOnJoinSessionComplete, EOnJoinSessionCompleteResult::Type Result);
DECLARE_DYNAMIC_MULTICAST_DELEGATE_OneParam(FMultiplayerOnDestroySessionComplete, bool, bWasSuccessful);
DECLARE_DYNAMIC_MULTICAST_DELEGATE_OneParam(FMultiplayerOnStartSessionComplete, bool, bWasSuccessful);

  2. 创建委托变量

    1
2
3
4
5
6
7
8

      //
  //自定义委托变量（用于和menu类的回调函数绑定）
  //
  FMultiplayerOnCreateSessionComplete MultiplayerOnCreateSessionComplete;
  FMultiplayerOnFindSessionsComplete MultiplayerOnFindSessionsComplete;
  FMultiplayerOnJoinSessionComplete MultiplayerOnJoinSessionComplete;
  FMultiplayerOnDestroySessionComplete MultiplayerOnDestroySessionComplete;
  FMultiplayerOnStartSessionComplete MultiplayerOnStartSessionComplete;

19.2 Menu callbacks

  1. 在menu.h声明回调函数

    1
2
3
4
5
6
7
8
9
10
11

      //
  //回调函数（用于MultiplayerSystem的自定义委托）
  //
  UFUNCTION()
  void OnCreateSession(bool bWasSuccessful);
  void OnFindSessions(const TArray<FOnlineSessionSearchResult>& SessionResult, bool bWasSuccessful);
  void OnJoinSession(EOnJoinSessionCompleteResult::Type Result);
  UFUNCTION()
  void OnDestroySession(bool bWasSuccessful);
  UFUNCTION()
  void OnStartSession(bool bWasSuccessful);

  2. 在menu.cpp中menuSetup函数底部绑定回调

    1
2
3
4
5
6
7
8

      if (MultiplayerSessionsSubsystem)
  {
      MultiplayerSessionsSubsystem->MultiplayerOnCreateSessionComplete.AddDynamic(this, &ThisClass::OnCreateSession);
      MultiplayerSessionsSubsystem->MultiplayerOnFindSessionsComplete.AddUObject(this, &ThisClass::OnFindSessions);
      MultiplayerSessionsSubsystem->MultiplayerOnJoinSessionComplete.AddUObject(this, &ThisClass::OnJoinSession);
      MultiplayerSessionsSubsystem->MultiplayerOnDestroySessionComplete.AddDynamic(this, &ThisClass::OnDestroySession);
      MultiplayerSessionsSubsystem->MultiplayerOnStartSessionComplete.AddDynamic(this, &ThisClass::OnStartSession);
  }

  3. OnJoinSession函数会报错，是因为缺少头文件，在头文件文件中添加#include "Interfaces/OnlineSessionInterface.h""

  4. 在cpp文件添加头文件#include "OnlineSessionSettings.h"

  5. 之后如果突然出现了一些不明不白的红色波浪线，那么重启下项目和vs即可解决

20. Join sessions from the menu

20.1 Join session

  1. 修改menu.cpp的joinButtonClicked

    1
2
3
4
5
6
7
8

    void UMenu::JoinButtonClicked()
{
  if(MultiplayerSessionsSubsystem)
  {
      MultiplayerSessionsSubsystem->FindSessions(10000);
  }

}

  2. 实现multiplayerSubsystem的findsession函数，在头文件创建私有变量``

    1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26

    void UMultiplayerSubsystem::FindSessions(int32 MaxSearchResults)
{
  if (!SessionInterface.IsValid())
  {
      return;
  }
  //将委托变量加入委托列表
  FindSessionsCompleteDelegateHandle = SessionInterface->AddOnFindSessionsCompleteDelegate_Handle(FindSessionsCompleteDelegate);
  //创建会话设置的智能指针,将类的指针makesharable
  LastSessionSearch = MakeShareable(new FOnlineSessionSearch());
  LastSessionSearch->MaxSearchResults = MaxSearchResults;//最大搜索个数
  LastSessionSearch->bIsLanQuery = IOnlineSubsystem::Get()->GetSubsystemName() == "NULL" ? true : false;

  //确保搜索的 会话询问 设置为 现在存在的
  LastSessionSearch->QuerySettings.Set(SEARCH_PRESENCE, true, EOnlineComparisonOp::Equals);
  //获取角色控制器
  const ULocalPlayer* LocalPlayer = GetWorld()->GetFirstLocalPlayerFromController();

  //执行在线会话接口的寻找会话的函数
  if (!SessionInterface->FindSessions(*LocalPlayer->GetPreferredUniqueNetId(), LastSessionSearch.ToSharedRef()))//将ptr转为ref
  {
      SessionInterface->ClearOnCancelFindSessionsCompleteDelegate_Handle(FindSessionsCompleteDelegateHandle);
      //搜索失败，那么广播时传的参数就是空的TArray
      MultiplayerOnFindSessionsComplete.Broadcast(TArray<FOnlineSessionSearchResult>(), false)''
  }
}

  3. 实现回调OnFindSessionsComplete(bool bWasSuccessful)

    1
2
3
4
5
6
7
8
9
10
11
12
13
14
15

    void UMultiplayerSubsystem::OnFindSessionsComplete(bool bWasSuccessful)
{
  if (SessionInterface)
  {
      SessionInterface->ClearOnCreateSessionCompleteDelegate_Handle(FindSessionsCompleteDelegateHandle);
  }

  if (LastSessionSearch->SearchResults.Num() <= 0)//没有找到会话，也广播false给menu
  {
      MultiplayerOnFindSessionsComplete.Broadcast(TArray<FOnlineSessionSearchResult>(), false);
      return;
  }

  MultiplayerOnFindSessionsComplete.Broadcast(LastSessionSearch->SearchResults , bWasSuccessful);
}

20.2 Joing a session

  1. 实现menu的回调函数OnJoinSession

    1
2
3
4
5
6
7
8
9
10
11
12
13
14

    void UMenu::OnFindSessions(const TArray<FOnlineSessionSearchResult>& SessionResult, bool bWasSuccessful)
{
  //遍历搜索到的所有会话
  for (auto Result : SessionResult)
  {
      FString SettingsValue;
      Result.Session.SessionSettings.Get(FName("MatchType"), SettingsValue);//将会话中设置的比赛类型存到SettingsVale中
      if (SettingsValue == MatchType)//如果搜索到的，和我menu设置的menuType一致
      {
          MultiplayerSessionsSubsystem->JoinSession(Result);
          return;
      }
  }
}

  2. 去实现MultiplayerSubsystem的JoinSession函数

    1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19

    void UMultiplayerSubsystem::JoinSession(const FOnlineSessionSearchResult& SessionResult)
{
  if (!SessionInterface.IsValid())
  {
      MultiplayerOnCreateSessionComplete.Broadcast(EOnJoinSessionCompleteResult::UnknownError);
      return;
  }

  JoinSessionCompleteDelegateHandle = SessionInterface->AddOnJoinSessionCompleteDelegate_Handle(JoinSessionCompleteDelegate);

  //获取角色控制器
  const ULocalPlayer* LocalPlayer = GetWorld()->GetFirstLocalPlayerFromController();
  if (!SessionInterface->JoinSession(*LocalPlayer->GetPreferredUniqueNetId(), NAME_GameSession, SessionResult))
  {
      SessionInterface->ClearOnJoinSessionCompleteDelegate_Handle(JoinSessionCompleteDelegateHandle);

      MultiplayerOnJoinSessionComplete.Broadcast(EOnJoinSessionCompleteResult::UnknownError);
  }
}

  3. 实现回调函数

    1
2
3
4
5
6
7
8

    void UMultiplayerSubsystem::OnJoinSessionComplete(FName SessionName, EOnJoinSessionCompleteResult::Type Result)
{
  if (SessionInterface)
  {
      SessionInterface->ClearOnJoinSessionCompleteDelegate_Handle(JoinSessionCompleteDelegateHandle);
  }
  MultiplayerOnJoinSessionComplete.Broadcast(Result);
}

  4. 在menu.cpp实现join的回调,并添加头文件#include "OnlineSubsystem.h"

    1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20

    void UMenu::OnJoinSession(EOnJoinSessionCompleteResult::Type Result)
{
  IOnlineSubsystem* Subsystem = IOnlineSubsystem::Get();
  if (Subsystem)
  {
      IOnlineSessionPtr SessionInterface = Subsystem->GetSessionInterface();
      if (SessionInterface.IsValid())
      {
          FString Address;//保存要join的地址
          SessionInterface->GetResolvedConnectString(NAME_GameSession, Address);
          //获得角色控制器指针
          APlayerController* PlayerController = GetGameInstance()->GetFirstLocalPlayerController();
          //跳转场景
          if (PlayerController)
          {
              PlayerController->ClientTravel(Address, ETravelType::TRAVEL_Absolute);
          }
      }
  }
}

  5. 由于找不到Session，应该是在createSession函数里忘了加LastSessionSettings->bUseLobbiesIfAvailable = true;这个了

21. Tracking Incoming Players

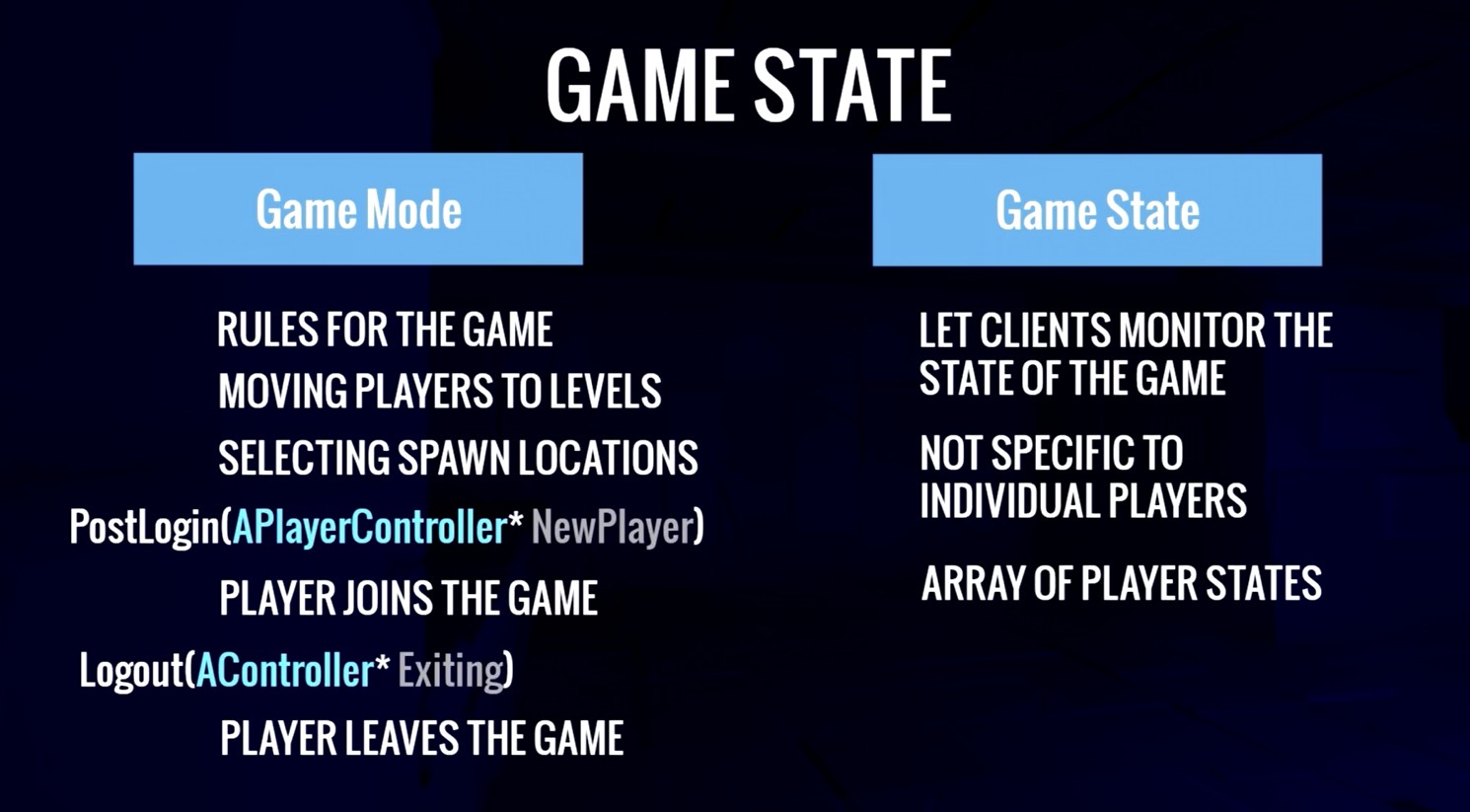

    游戏模式：设定规则，处理角色进入游戏、离开游戏。

    游戏状态：每一个客户端都会监视游戏状态信息，游戏状态是一个类，保存着每个玩家的数据数组

jDilVJjpg

21.1 Create a game mode

  1. 把game mode创建在MenuSystem文件夹，而不是放在插件里，新建C++类，选择GAME MODE BASE,命名LobbyGameMode

21.2 Track incoming players

  1. 在头文件的public下重写函数声明

    1
2
3

    public:
  virtual void PostLogin(APlayerController* NewPlayer) override;
  virtual void Logout(ACpntroller* Exiting) override;

  2. 实现两个函数，添加头文件#include "GameFrameWork/GameStateBase.h"不然会报错

    1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59

    void ALobbyGameMode::PostLogin(APlayerController* NewPlayer)
{
  //执行父类的函数
  Super::PostLogin(NewPlayer);

  if (GameState)
  {
      int32 NumberOfPlayers = GameState.Get()->PlayerArray.Num();
      if (GEngine)
      {
          //打印玩家数量
          GEngine->AddOnScreenDebugMessage(
              1,
              60.f,
              FColor::Yellow,
              FString::Printf(TEXT("Players in game: %d"), NumberOfPlayers)
          );
          //打印进入游戏的玩家名字
          APlayerState* PlayerState = NewPlayer->GetPlayerState<APlayerState>();
          if (PlayerState)
          {
              FString PlayerName = PlayerState->GetPlayerName();//保存玩家名字
              GEngine->AddOnScreenDebugMessage(
                  -1,
                  60.f,
                  FColor::Cyan,
                  FString::Printf(TEXT("%s has joined the game!"), *PlayerName)
              );
          }
      }
  }
}

void ALobbyGameMode::Logout(AController* Exiting)
{
  Super::Logout(Exiting);

  //打印进入游戏的玩家名字
  APlayerState* PlayerState = Exiting->GetPlayerState<APlayerState>();
  if (PlayerState)
  {
      int32 NumberOfPlayers = GameState.Get()->PlayerArray.Num();
      //打印玩家数量
      GEngine->AddOnScreenDebugMessage(
          1,
          60.f,
          FColor::Yellow,
          FString::Printf(TEXT("Players in game: %d"), NumberOfPlayers - 1)
      );
      //打印退出的玩家名字
      FString PlayerName = PlayerState->GetPlayerName();//保存玩家名字
      GEngine->AddOnScreenDebugMessage(
          -1,
          60.f,
          FColor::Cyan,
          FString::Printf(TEXT("%s has exited the game!"), *PlayerName)
      );
  }
}

  3. 在multiplayerSubsystem类的createSession()中添加一行设置

    1

    LastSessionSettings->BuildUniqueId = 1;//如果不设置的话，就搜索不到其他人创建的房间了

  4. 设置项目最大人数，打开config文件夹中的DefaultGame.ini，添加：

    1
2

    [/Script/Engine.GameSession]
MaxPlayers=100

  5. 在ThirdPerson文件夹创建一个蓝图，搜索LobbyGameMode，命名BP_LobbyGameMode

  6. 打开蓝图，将Default Pawn Class改为BP_ThirdPersonCharacter,编译并保存

  7. 进入Lobby场景，将World Settings的GameMode Override改为BP_LobbyGameMode，Default Pawn Class改为BP_ThirdPersonCharacter，只有这样玩家在场景中移动才能传到服务器

22. Start Session

23. Path to Lobby

  1. 在menu头文件创建私有变量FString PathToLpbby{ TEXT("") };

  2. 给setup函数添加一个形参void MenuSetup(int32 NumberOfPublicConnections = 4 , FString TypeOfMatch = FString(TEXT("FreeForAll")), FString LobbyPath = FString(TEXT("/Game/ThirdPerson/Maps/Lobby")));

  3. 在setup函数顶部添加代码：

      //给PathToLobby赋值
  PathToLobby = FString::Printf(TEXT("%s?listen"), *LobbyPath);

  4. 修改createsession函数

    1

    World->ServerTravel(PathToLobby);

  5. 进入初始房间level blueprint，可以修改节点的参数了

24. Polishing the Menu Subsystem

24.1 Create Session on destroy

    当加入他人会话的玩家退回到主界面时，点击host会显示创建失败，但再次点击就会成功，是因为第一次点击destroy了上一个会话就立马create，但实际上还没来得及destroy完，所以需要重新设计下这个删除功能

  1. 在MultiplayerSubsystem.h中声明一些私有变量

    1
2
3

      bool bCreateSessionOnDestroy{ false };
  int32 LastNumPublicConnection;
  FString LastMatchType;e;

  2. 修改createSession中销毁会话部分代码

    1
2
3
4
5
6
7
8
9

      //如果有会话存在，那么保存此次创建会话的信息，并在之后创建
  if (ExistingSession != nullptr)
  {
      bCreateSessionOnDestroy = true;
      LastNumPublicConnection = NumPublicConnections;
      LastMatchType = MatchType;

      DestroySession();
  }

  3. 实现Destroy

    1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17

    void UMultiplayerSubsystem::DestroySession()
{
  if (!SessionInterface.IsValid())
  {
      //给menu的回调发送false
      MultiplayerOnDestroySessionComplete.Broadcast(false);
      return;
  }

  DestroySessionCompleteDelegateHandle = SessionInterface->AddOnDestroySessionCompleteDelegate_Handle(DestroySessionCompleteDelegate);

  if (!SessionInterface->DestroySession(NAME_GameSession))//如果销毁失败
  {
      SessionInterface->ClearOnDestroySessionCompleteDelegate_Handle(DestroySessionCompleteDelegateHandle);//清除句柄
      MultiplayerOnDestroySessionComplete.Broadcast(false);
  }
}

  4. 实现destroy的回调函数

    1
2
3
4
5
6
7
8
9
10
11
12
13

    void UMultiplayerSubsystem::OnDestroySessionComplete(FName SessionName, bool bWasSuccessful)
{
  if (SessionInterface)
  {
      SessionInterface->ClearOnDestroySessionCompleteDelegate_Handle(DestroySessionCompleteDelegateHandle);//清除句柄
  }
  if (bWasSuccessful && bCreateSessionOnDestroy)//如果接口的destroy成功且是通过删除再创建新会话
  {
      bCreateSessionOnDestroy = false;//重置标记
      CreateSession(LastNumPublicConnection, LastMatchType);//创建会话，这样其实会多创一次，但这样保证了一定会创建成功一个
  }
  MultiplayerOnDestroySessionComplete.Broadcast(bWasSuccessful);//广播道菜单去
}

24.2 Quit Game button

    在右上角创建QuitButton即可，直接给按钮添加点击事件退出游戏即可

24.3 Disable menu button

  1. 修改menu.cpp的按钮事件即可，加上这行：HostButton->SetIsEnabled(false);

  2. 如果创建加入会话失败，那么只需要在回调函数中添加HostButton->SetIsEnabled(true);

    在find回调中添加：

    1
2
3
4
5
6
7
8
9
10
11
12
13
14

    if (SessionResult.Num() == 0 || !bWasSuccessful)
  {
      if (GEngine)
      {
          GEngine->AddOnScreenDebugMessage(
              -1,
              15.f,
              FColor::Red,
              FString(TEXT("Sessions Num : 0! or find error!"))
          );
      }
      JoinButton->SetIsEnabled(true);
      return;
  }

    在join回调底部，如果join失败也JoinButton->SetIsEnabled(true);

Unreal5, 多人在线游戏匹配系统
多人在线 OnlineSubsystem
本文由作者按照 CC BY 4.0 进行授权
最近更新
文章内容
